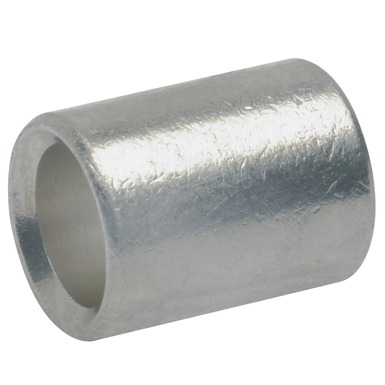

Conectores sin soldadura según DIN, modelo corto
- Para conectores redondos, p. ej., según DIN EN 60228 Cl. 2, 5 y 6
- Según DIN 46341, Parte 1, Forma A
- Ideal para conectar conductores con diferentes secciones transversales
Más información
Visite el sitio para conocer la disponibilidad.
Características
- Fácil inserción del cable gracias al bisel interno preciso
- Características óptimas de compresión y del material gracias al proceso de recocido
Material
- Cobre (EN13600)
Superficie
- Estañado galvanizado resistente a la corrosión
Información adicional
- La suma de las secciones transversales de los conductores individuales debe encontrarse dentro del intervalo de secciones transversales indicado.
Compatibilidad
Tipo de cable
| Tipo de cable | Descripción |
|---|---|
|
Conductores de varios hilos sin comprimir (Clase 2 según DIN EN 60228) de cobre sin recubrir o templado y chapado con aluminio o aleación de aluminio |
|
Conductores de varios hilos comprimidos (Clase 2 según DIN EN 60228) de cobre sin recubrir o templado y chapado con aluminio o aleación de aluminio |
|
Conductores de hilos finos (Clase 5 según DIN EN 60228) de cobre sin recubrir o templado y chapado |
|
Conductores de hilos muy finos (Clase 6 según DIN EN 60228) de cobre sin recubrir o templado y chapado |
Información para pedidos
Información sobre el pedido
| NÚMERO DE CATÁLOGO | Sección transversal nominal mm² | Tamaño nominal según DIN | Dimensiones mm | Peso/100 pzas. ~kg | VE/St. | ||
|---|---|---|---|---|---|---|---|
| d1 | d4 | l | |||||
| 1620K | > 0,5-1 | 1 | 1,8 | 3,3 | 8 | 0,045 | 100 |
| 1630K | > 1-2,5 | 2,5 | 2,5 | 4,1 | 8 | 0,055 | 100 |
| 1650K | > 2,5-6 | 6 | 3,8 | 5,8 | 9 | 0,090 | 100 |
| 1652K | > 6-10 | 10 | 4,7 | 6,9 | 10 | 0,170 | 100 |
| 1653K | > 10-16 | 16 | 5,8 | 8,4 | 11 | 0,260 | 100 |
| 1654K | > 16-25 | 25 | 7,7 | 10,7 | 14 | 0,510 | 100 |
| 1655K | > 25-35 | 35 | 9,2 | 12,4 | 16 | 0,730 | 100 |
| 1656K | > 35-50 | 50 | 11,2 | 14,8 | 19 | 1,200 | 100 |
| 1657K | > 50-70 | 70 | 13,2 | 17,2 | 19 | 1,530 | 50 |
| 1658K | > 70-95 | 95 | 15,3 | 20,3 | 20 | 2,370 | 50 |
| 1659K | > 95-120 | 120 | 16,8 | 22,8 | 22 | 3,450 | 50 |
| 1660K | > 120-150 | 150 | 19,3 | 25,7 | 26 | 5,060 | 50 |
