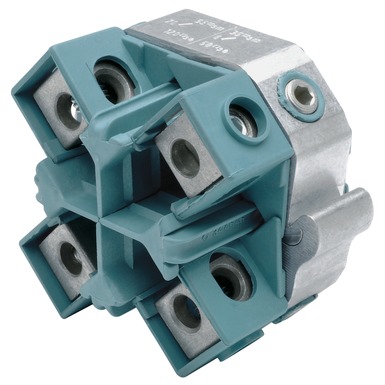

Anillos de apriete para derivación de cables, cables de cuatro hilos, para conductor principal de 70-185 mm

Anillos de apriete para derivación de cables, cables de cuatro hilos, para conductor principal de 70-185 mm

  • Ideal para conductores principales y de derivación fabricados en aluminio y cobre
  • No es necesario cortar el conductor principal
  • Se puede usar, p. ej., en la zona de suministro de energía
Mostrar menos
Más información

Características

  • Según VDE: puede instalarse bajo tensión con las herramientas de montaje correspondientes totalmente aisladas
  • Con pasador roscado para el conductor principal

Información adicional

  • Los procesos de deslizamiento y expansión se compensan mediante muelles de disco
  • La secuencia de contactos se determina libremente
  • re = de un solo hilo redondo; rm = de varios hilos redondo; se = de un solo hilo sectorial; sm = de varios hilos sectorial, los cables sectoriales deben ser de compresión redonda

Indicaciones de procesamiento

  • Hay instrucciones de montaje con cada anillo de bloqueo

Compatibilidad

Tipo de cable
{{model}}
Tipo de cable Descripción
Conductores de un hilo (Clase 1 según EN 60228) de cobre sin recubrir o templado y chapado con aluminio o aleación de aluminio
Conductores de sector de un hilo de 90° (Clase 1 según EN 60228) de aluminio o aleación de aluminio
Conductores de varios hilos comprimidos (Clase 2 según EN 60228) de cobre sin recubrir o templado y chapado con aluminio o aleación de aluminio
Conductores de sector de varios hilos comprimidos de 90° (Clase 2 según EN 60228) de cobre sin recubrir o templado y chapado con aluminio o aleación de aluminio

Información para pedidos

Información del pedido
{{model}}
NÚMERO DE CATÁLOGO Conductor principal Conductores de derivación Continuidad de sección transversal mm² rm/re conductor de derivación Dimensiones mm Par de apriete Nm Peso/pza. ~kg VE/St.
se sm re se sm la lb ancho SW
SKR1204 120  70 - 95  -  50 (r)  6 - 35 (r)  -  90  77  50  5  20  0,46  1
SKR150504 150  70-150  50  50  6-35  -  93  80  50  5  20  0,46  1
SKR1504 70 - 150  150  -  95 (r)  6 - 70 (r)  -  107  90  46  5  20  0,62  1
SKR1501504 95 - 150  150  -  150  16 - 120  16 - 120  118  118  93  5  20  1,34  1
SKR1854 185  95 - 150  -  95 (r)  6 - 70  -  107  96  46  5  20  0,58  1
