Características
- Schnellkupplung
- Zur Werkbankmontage
- BG-konforme Ausführung
Ideal para
- Auswechselbare Presseinsätze der Serie 22, Schmalpressung
Especificaciones
Fuerza de compresión | 60 kN |
Pressbereich | 6-300 mm² |
Betriebsdruck | max. 700 bar |
Gewicht | 8,8 kg |
Abmessungen | H x B x T: 220 x 160 x 120 mm |
*Klauke® puede introducir mejoras y/o cambios en los datos técnicos de los productos en cualquier momento, a discreción propia y sin obligación o anuncio previo, y además se reserva el derecho a modificar o cancelar modelos. |
Compatibilidad
Terminales de cables en tubo y conectores de cobre
Ideal para | materiales de conexión | Zona de compresión mm² | Molde de compresión | matrices disponibles |
---|---|---|---|---|
Terminales de cables en tubo y conectores blue connection® para conductores comprimidos según DIN EN 60228 |
|
6 - 300 |
|
- |
Terminales de cables en tubo y conectores de cobre, tipo estándar, terminales de cables en tubo para conexiones de dispositivos de conmutación |
|
6 - 300 |
|
Matrices R 22 |
Terminales de cables en tubo y conectores aislados, terminales de pasador aislados |
|
10 - 150 |
|
Matrices IS 22 |
Terminales de cables en tubo y conectores para conductores de hilos finos |
|
10 - 70 |
|
Matrices F 22 |
Terminales de cables en tubo y conectores para conductores macizos |
|
1,5 - 16 |
|
Matrices M 22 |
Terminales de cables en tubo y conectores de níquel y vanadio
Ideal para | materiales de conexión | Zona de compresión mm² | Molde de compresión | matrices disponibles |
---|---|---|---|---|
Terminales de cables en tubo y conectores de vanadio |
|
10 - 50 |
|
Matrices N 22 |
Terminales de cables en tubo y conectores de níquel |
|
10 - 50 |
|
- |
Terminales de compresión y conectores según DIN de cobre
Ideal para | materiales de conexión | Zona de compresión mm² | Molde de compresión | matrices disponibles |
---|---|---|---|---|
Terminales de compresión (DIN 46235) y conectores (DIN 46237, parte 1) según DIN de cobre |
|
6 - 300 |
|
Matrices D 22 |
Terminales de compresión dobles |
|
2 x 70 |
|
Matrices DP 22 |
Terminales sin soldadura, conectores y terminales de pasador según DIN de cobre
Ideal para | materiales de conexión | Zona de compresión mm² | Molde de compresión | matrices disponibles |
---|---|---|---|---|
Terminales sin soldadura (DIN 46234), terminales de pasador (DIN 46230) y conectores sin soldadura (DIN 46341) según DIN de cobre |
|
10 - 70 |
|
Matrices Q 22 |
Terminales sin soldadura y terminales de pasador aislados |
|
10 - 70 |
|
Matrices ISQ 22 |
Manguitos para conductores comprimidos y cables de sector de cobre
Ideal para | materiales de conexión | Zona de compresión mm² | Molde de compresión | matrices disponibles |
---|---|---|---|---|
Matrices de compresión redonda para cables de sector de aluminio y cobre y cables de sector de 3 y 4 conductores |
|
10 sm - 300 se / 300 sm |
|
Matrices RU 22 |
Terminales de compresión y conectores según DIN de aluminio
Ideal para | materiales de conexión | Zona de compresión mm² | Molde de compresión | matrices disponibles |
---|---|---|---|---|
Terminales de compresión y conectores según DIN de aluminio |
|
10 sm - 300 se / 300 sm |
|
Matrices A 22 |
Juntas de compresión para conexiones con tensión total de cables Aldrey según DIN EN 50182, conductores de aluminio DIN EN 50182, 120-185 mm² |
|
25 - 185 |
|
- |
Juntas de compresión según DIN 48085, parte 3, para conductores de aluminio/acero según DIN EN 50182, compresión de aluminio |
|
25/4 - 120/20 |
|
- |
Juntas de compresión según DIN 48085, parte 3, para conductores de aluminio/acero según DIN EN 50182, compresión de acero |
|
25/4 - 120/20 |
|
- |
Terminales de compresión y conectores de aluminio/cobre
Ideal para | materiales de conexión | Zona de compresión mm² | Molde de compresión |
---|---|---|---|
Lateral de aluminio: matrices A22; lateral de cobre: matrices D22 |
|
10 - 300 rm/sm, 16 - 300 re/se |
|
Abrazaderas y conectores de rosca
Ideal para | materiales de conexión | Zona de compresión mm² | Molde de compresión | matrices disponibles |
---|---|---|---|---|
Abrazaderas en H |
|
70 |
|
Matrices H 22 |
Abrazaderas en C |
|
16 - 70 |
|
Matrices C 22/MC 22 |
Virolas de cable
Ideal para | materiales de conexión | Zona de compresión mm² | Molde de compresión | matrices disponibles |
---|---|---|---|---|
Modelo especial de forma trapezoidal para conductores de hilos finos y comprimidos |
|
10 - 240 |
|
Matrices AES 22 |
Virolas de cable emparejadas |
|
2 x 4 - 2 x 16 |
|
- |
Virolas de cable emparejadas, modelo especial de forma trapezoidal para conductores de hilos finos y comprimidos |
|
2 x 4 - 2 x 16 |
|
- |
Información para pedidos
Información del pedido
NÚMERO DE CATÁLOGO | Descripción |
---|---|

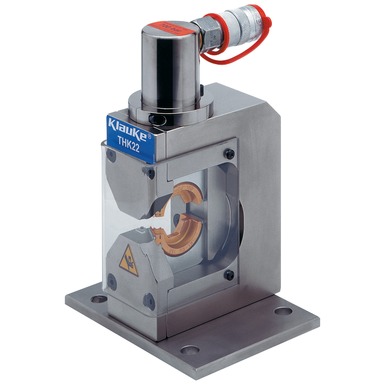

THK22 | Herramienta de compresión hidráulica para montaje en mesa, 6-300 mm² |
